Câble chauffant à puissance constante de type parallèle HBL

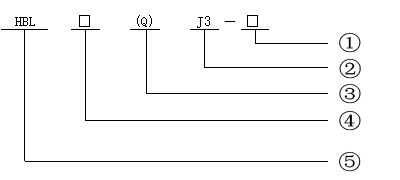

Modèle de produit :
1. Puissance de sortie par unité de longueur (W/m) : 10, 20, 30, 40, 50, 60
2. Matériau isolant FEP 205℃
3. Type renforcé (non marqué pour le type standard)
4. Nombre de noyaux : 2 - Monophasé 220 V 3 - Triphasé 380 V 2a - Biphasé 380 V
5. Ruban chauffant parallèle à puissance constante
Example:
● HBL2-J3-30 représente un ruban chauffant à puissance constante parallèle monophasé de type standard avec une puissance nominale de 30 W/m et une tension nominale de 220 V.
● HBL3(Q)-J3-60 représente un ruban chauffant à puissance constante parallèle de type triphasé renforcé avec une puissance nominale de 60 W/m et une tension nominale de 380 V.

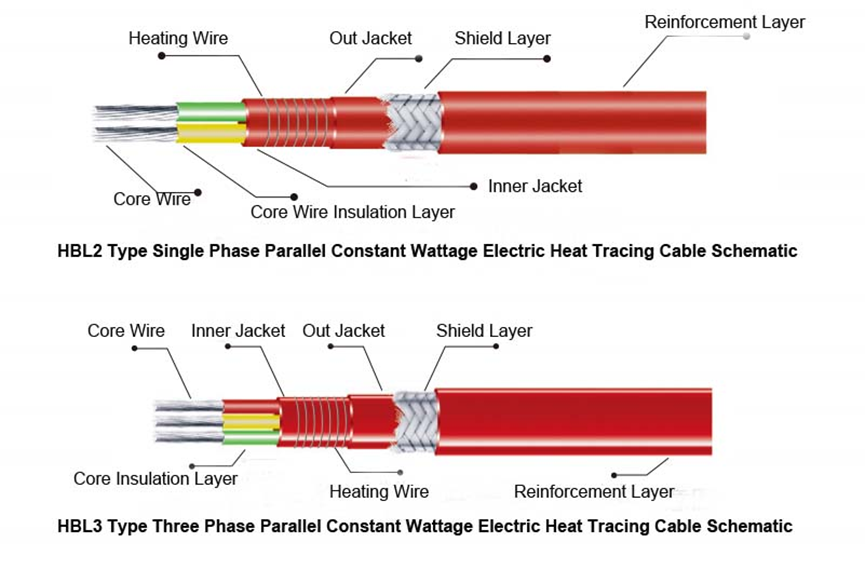

Structure du produit et principe de fonctionnement :

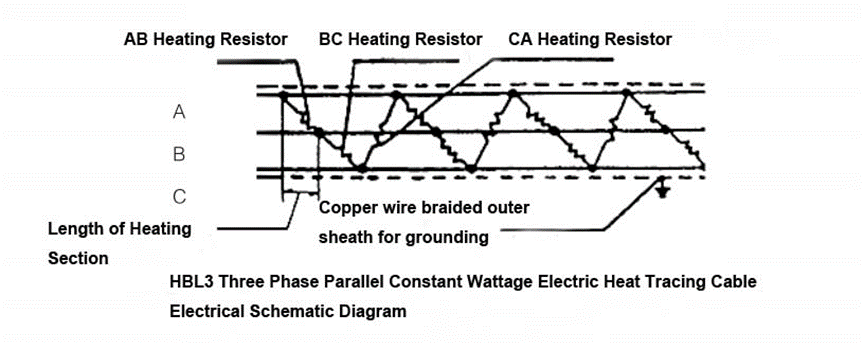

Le câble d'alimentation est constitué de deux ou trois conducteurs en cuivre isolés parallèles. Des fils chauffants sont enroulés autour de la surface de la couche isolante principale et le fil chauffant est connecté au câble d'alimentation à intervalles réguliers (c'est-à-dire sur la longueur de la section chauffante), formant ainsi une résistance parallèle continue. Lorsque le câble d'alimentation est alimenté, chaque résistance parallèle génère de la chaleur, formant ainsi une bande chauffante continue.
Spécifications et paramètres techniques :
1) Spécifications et paramètres techniques du câble chauffant monophasé à puissance constante parallèle
| Taper | Tension nominale (VAC) | Puissance nominale (W/m) | Longueur maximale utilisable (m) | Température max. maintenable (℃) | Couleur de la barre omnibus | |
| Type standard | Type amélioré | |||||
| HBL2-J3-10 | HBL2(Q)-J3-10 | 220 | 10 | 200 | 130℃ | Blanc, Noir |
| HBL2-J3-20 | HBL2(Q)-J3-20 | 220 | 20 | 170 | 120℃ | |
| HBL2-J3-30 | HBL2(Q)-J3-30 | 220 | 30 | 150 | 90℃ | |
| HBL2-J3-40 | HBL2(Q)-J3-40 | 220 | 40 | 130 | 65℃ | |
2) Spécifications et paramètres techniques du câble chauffant à puissance constante parallèle biphasé 380 V
| Taper | Tension nominale (VAC) | Puissance nominale (W/m) | Longueur maximale utilisable (m) | Température max. maintenable (℃) | Couleur de la barre omnibus | |
| Type standard | Type amélioré | |||||
| HBL2a-J3-20 | HBL2a(Q)-J3-20 | 380 | 20 | 250 | 130℃ | Rouge, Noir |
| HBL2a-J3-30 | HBL2a(Q)-J3-30 | 380 | 30 | 200 | 120℃ | |
| HBL2a-J3-40 | HBL2a(Q)-J3-40 | 380 | 40 | 150 | 100℃ | |
3) Spécifications et paramètres techniques du câble chauffant triphasé parallèle à puissance constante
| Taper | Tension nominale (VAC) | Puissance nominale (W/m) | Longueur maximale utilisable (m) | Température max. maintenable (℃) | Couleur de la barre omnibus | |
| Type standard | Type amélioré | |||||
| HBL3-J3-30 | HBL3(Q)-J3-30 | 380 | 30 | 300 | 120℃ | Rouge, Blanc, Noir |
| HBL3-J3-40 | HBL3(Q)-J3-40 | 380 | 40 | 260 | 100℃ | |
| HBL3-J3-50 | HBL3(Q)-J3-50 | 380 | 50 | 230 | 70℃ | |
| HBL3-J3-60 | HBL3(Q)-J3-60 | 380 | 60 | 200 | 60℃ | |
Caractéristiques du produit :
La ceinture chauffante électrique à puissance constante parallèle se compose de plusieurs sections chauffantes connectées en parallèle sur toute la longueur. La longueur peut être coupée en fonction des besoins réels. Lors du chauffage, il doit être utilisé en conjonction avec un thermostat. Le milieu peut être réglé avec précision pour maintenir la température et réaliser un contrôle automatique. La production de chaleur par unité de longueur est constante. Plus le câble chauffant électrique est long, plus la puissance totale de sortie est élevée. De plus, le câble chauffant électrique peut être proche de la surface de la canalisation en raison de sa souplesse. Le filet de blindage métallique extérieur peut jouer le rôle d'antidéflagrant, d'anti-interférence, de transfert de chaleur et de dissipation de chaleur, améliorer la résistance globale de la ceinture chauffante électrique et peut également être utilisé comme fil de terre sûr. Par conséquent, il est largement utilisé dans l'isolation, l'antigel et le chauffage des canalisations, des vannes, des petits réservoirs de stockage, des corps de pompe, etc.
Le câble chauffant électrique à puissance constante parallèle renforcé est une couche d'isolation anticorrosion enroulée sur la couche extérieure du câble chauffant électrique ordinaire. Le reste de la structure est le même que celui du câble chauffant électrique ordinaire. Outre les avantages du câble chauffant électrique ordinaire, le câble chauffant électrique renforcé présente également les caractéristiques d'une résistance mécanique élevée et d'une forte capacité anticorrosion.
Outre les caractéristiques de la ceinture chauffante électrique monophasée, la ceinture chauffante électrique à puissance constante parallèle triphasée présente également les caractéristiques d'une longue durée d'utilisation maximale, d'une bonne uniformité de chauffage et d'une charge de réseau électrique équilibrée.
